反射镜架种类知多少？

2024-12-30 09:24:34

来源：今日热点网

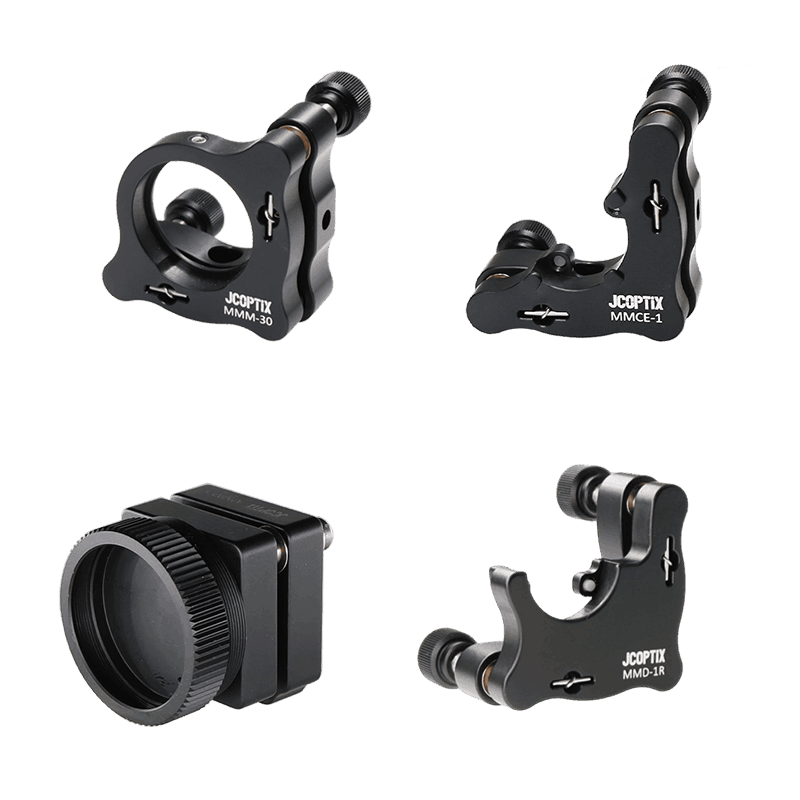

反射镜架对于很多朋友来讲或许是较为陌生的存在,但事实上它可一点也不冷门。作为各种光学设备必不可缺的元件之一,反射镜架的应用场景非常广泛。随着光学研究的不断深入,反射镜架的家族成员也在不断增长。今天,就一起来了解一下几款非常重要的反射镜架。

固定式薄片光学安装架,在结构上来看属于较为简单的反射镜架。它适用于不需要调整薄片俯仰和偏转的场合,可安装2.0-5.5 mm厚度的Ø25.4 mm的薄膜偏振片,如薄膜线性偏振片OPPF1-VIS。光学元件通过两个胶头紧定螺钉固定在安装架中,通过安装架上的M4沉头孔可连接安装 12.7 mm接杆。

圆形两轴光学调整架,属于结构更加精密的反射镜架,它可通过两个0.25 mm细牙螺距调节器实现±4°或±3°的俯仰和偏摆调节,调节分辨率高,调整架上设置的M4的沉头安装孔可实现左手或者右手结构的配置。特别值得关注的是,晶萃光学商城提供的圆形两轴光学调整架还有螺纹孔型和光壁孔型两种固定方式可选。

精密三轴光学调整架,相比起圆形两轴光学调整架而言,这个反射镜架采用了更厚的背板和三个带锁紧的调节器,增强了调整架的稳定性。调整架通过三个带径向锁紧功能的精密调节器(0.25 mm螺距)可实现±4°的俯仰和偏摆调节, 及Z轴方向6.4 mm行程的平移。
